2013 年 408 计算机组成原理 · 第 44 题

某计算机采用 16 位定长指令字格式，其 CPU 中有一个标志寄存器，其中包含进位/借位标志 CF、零标志 ZF 和符号标志 NF。假定为该机设计了条件转移指令，其格式如下：

其中，00000 为操作码 OP；C、Z 和 N 分别为 CF、ZF 和 NF 的对应检测位，某检测位为 1 时表示需检测对应标志，需检测的标志位中只要有一个为 1 就转移，否则就不转移，例如，若 C=1，Z=0，N=1，则需检测 CF 和 NF 的值，当 CF=1 或 NF=1 时发生转移；OFFSET 是相对偏移量，用补码表示。转移执行时，转移目标地址为 (PC)+2+2×OFFSET；顺序执行时，下条指令地址为 (PC)+2。请回答下列问题。

(1) 该计算机存储器按字节编址，还是按字编址？该条件转移指令向后（反向）最多可跳转最多少条指令？

(2) 某条件转移指令的地址为 200CH，指令内容如下图所示，若该执行时 CF=0，ZF=0，NF=1，则该指令执行后 PC 的值是多少？若该指令执行时 CF=1，ZF=0，NF=0，则该指令执行后 PC 的值又是多少？请给出计算过程。

(3) 实现“无符号数比较小于等于时转移”功能的指令中，C、Z 和 N 应各是什么？

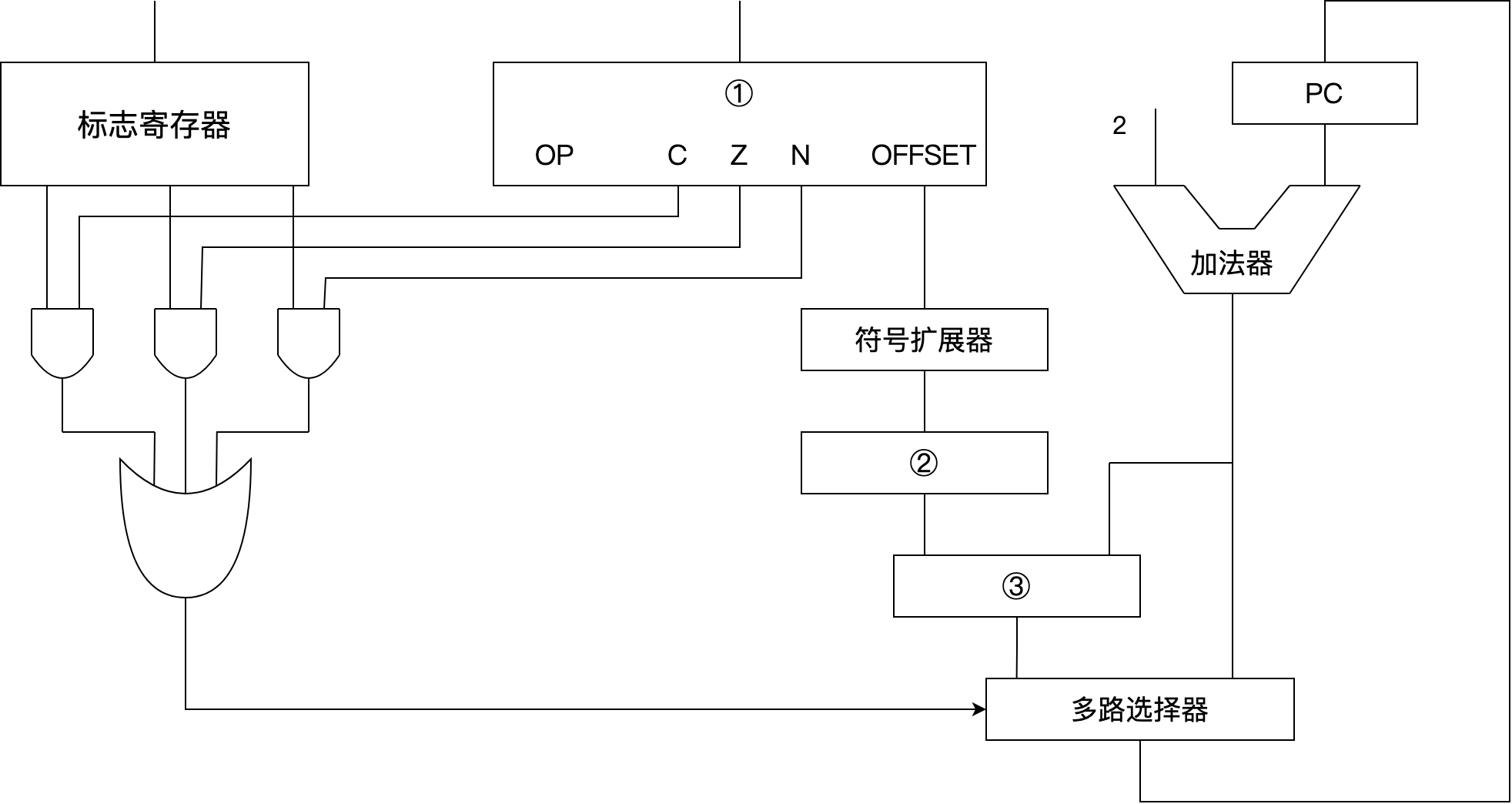

(4) 以下是该指令对应的数据通路示意图，要求给出中部件①~③的名称或功能说明。
