2026 年 408 计算机组成原理 · 第 44 题

（本题满分 15 分）

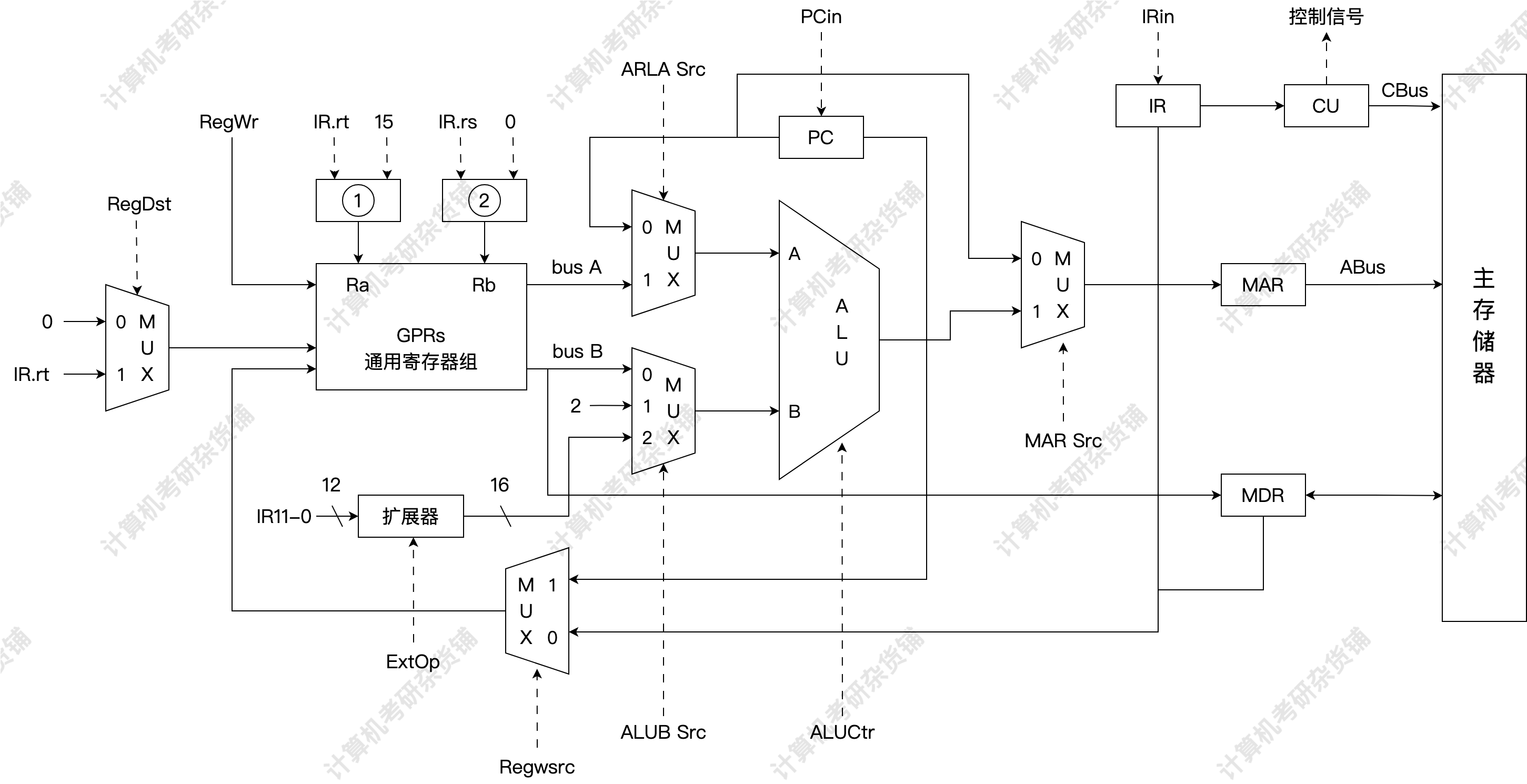

假定 43 题中计算机 C 的部分数据通路如题 44 所示。

图中带箭头虚线代表控制信号，IR.rt、IR.rs 分别表示 IR 中的 rt、rs 字段，IR₁₁₋₀ 为 IR 的低 12 位，要求取指令周期完成 PC 增量操作，请回答下列问题

（1）①和②是同一类部件，其名称是什么（1 分）

（2）I 型指令中 imm8 可以是带符号或无符号整数，M 型指令中 offset 是带符号整数，则 EXTOP 至少有几位？为什么？（2 分）

（3）取指周期中 MARSrC、ALUA SrC、ALUB SrC、RegWr 的取值各是什么？（4 分）

（4）左移指令周期中 ALUB SrC、RegWsrc、RegDst、RegWr 的取值各是什么？Extop 是否可以与 M 型指令中的 EXTop 相同？为什么？（2 分）
